Lámina de cobre ED para FCCL
Lámina de Cobre ED FCCL
Detalles rápidos
Grosor: 0.012-0.070 mm
Ancho: 5-520 mm
Longitud: 500-5000 M
DI: 76 mm, 152 mm
Aleación: T2, C11000, C1100, C101, E-Cu58
Temperatura: Alta
Características:
1. La lámina tratada en gris o rojo
2. Alto perfil con propiedades de LP-S-B/R adecuado para FCCL
3. La estructura de grano de la lámina de cobre conduce a una alta flexibilidad
4. Excelente rendimiento de grabado
5. El perfil bajo permite hacer un patrón de circuito fino
Aplicación:
1. FCCL tipo fundición y laminación
2. FPC de patrón súper fino
3. Chip on flex (COF) para LED
Comparación entre lámina de cobre CA y lámina de cobre ED
1. Proceso: lámina de cobre laminada (proceso de laminación), lámina de cobre ED (proceso de electrodeposición)
2. Resistencia tenacidad: la lámina de cobre laminada es una estructura cristalina escamosa, por lo que la resistencia y la tenacidad son mejores que la lámina de cobre electrolítico, por lo que la mayor parte de la lámina de cobre laminada se utiliza en placas de circuito impreso flexibles.
3. Ancho: ancho de la lámina de cobre laminada ≤ 620 mm, ancho de la lámina de cobre electrolítico ≤ 1380 mm
4. Densidad: lámina de cobre laminada de mayor densidad, la superficie es relativamente lisa, lo que favorece la producción de placas de circuito impreso después de la rápida transmisión de la señal, por lo que la transmisión de alta frecuencia y alta velocidad, las líneas finas de la placa de circuito impreso también utilizan algo de lámina de cobre calandrada.
5. Ancho del tratamiento de la superficie:la lámina de cobre laminada está limitada por el ancho efectivo más amplio del tratamiento de la superficie de 520 mm.
Propiedades típicas de la lámina de cobre electrolítico (para FPC o capa interna de HDI)
|
Clasificación
|
Unidad | Requisito | Método de prueba | |||||||
| Designación de la lámina | / | 1 | H | M | 1 | IPC-4562A | ||||
| Grosor nominal | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | IPC-4562A | |||
| Peso por área | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Pureza | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Perfil de la lámina | Lado brillante (Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Lado mate (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Resistencia a la tracción | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Alargamiento | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Resistencia al pelado (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| lbs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Agujeros y porosidad | Número | No |
IPC-TM-650 2.1.2 |
|||||||
| Antioxidación | R.T.(23℃) | 180 días | / | |||||||
| H.T.(200℃) | 60 minutos | / | ||||||||
1. Ancho estándar 520 mm, ancho máximo 1295 (±1) mm, puede adaptarse a la solicitud del cliente.
Probamos la resistencia al pelado con PI, por favor reconfirme con su pp.

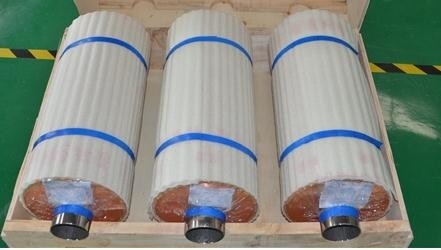

Fotos del paquete de lámina de cobre ED:
Preguntas frecuentes:
P1: ¿Cuál es su garantía?
R: Todos nuestros productos tienen 6 meses de garantía después de recibir los productos, si hay algún problema de calidad, puede contactarnos.
P2: ¿Cuál es su tiempo de entrega?
R: El tiempo de entrega común es de 5 a 35 días hábiles. El tiempo de entrega específico depende de los artículos y la cantidad de su pedido.
P3: ¿Cuál es su cantidad mínima de pedido?
R: El MOQ es de 150 kg.
P4: ¿Puede suministrar la muestra?
R: Podemos suministrar muestras para verificar la calidad antes del pedido al por mayor. Pero el precio será el precio de la muestra, no el precio al por mayor.
P5. ¿Prueba todos sus productos antes de la entrega?
R: Sí, tenemos una prueba del 100% antes de la entrega.
P6. ¿Cuál es su ancho estándar?
R: 520 mm y 620 mm, aceptamos la personalización del ancho. Podemos cortarlo a cualquier tamaño que demande después de discutir.
