Lugar de origen: | CHINA |
Nombre de la marca: | OEM |
Certificación: | ISO / SGS / RoHS |
Cantidad de orden mínima: | 50KG |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Exportación de la caja de madera |
Tiempo de entrega: | 10 - 15 días |
Condiciones de pago: | L/C, T/T |
Capacidad de la fuente: | 550T por mes |
Pureza: | 99,8% | agujeritos: | ningunos |
---|---|---|---|
Oxidación anti: | 200 grados 60 minutos, 180 días 23 grados | Grueso: | el 1/2 onza, 3/4 onza, 1 onza, 2 onzas, 3 onzas, |
Color: | rojo o gris | Alargamiento: | ≥ el 2% |
Resistencia a la tensión: | MPa del ≥ 150 | Fuerza de cáscara: | ≥ 1 N/mm |
Anchura: | 5-520 milímetros | Longitud: | 500-5000 M |
Identificación: | 76 milímetros, 152 milímetros | Aleación: | T2, C11000, C1100, C101, E-Cu58 |
Alta luz: | 520mm Insulated Copper Foil,C11000 insulated copper foil,0.070mm insulated copper foil |

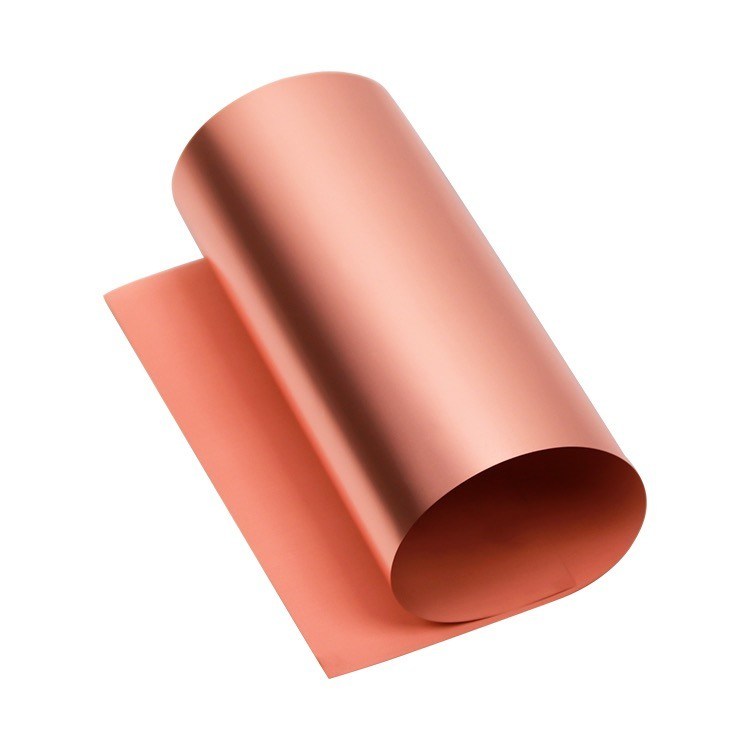

La alta anchura 520m m C11000 de la fuerza de cáscara aisló la hoja de cobre
Rápidamente detalles
Grueso: 0.012-0.070 milímetros
Anchura: 5-520 milímetros
Longitud: 500-5000 M
Identificación: 76 milímetros, 152 milímetros
Aleación: T2, C11000, C1100, C101, E-Cu58
Genio: H
Características:
1. la hoja tratada en gris o rojo
2. Alta fuerza de cáscara
3. Buena capacidad del grabado de pistas
4. Adherencia excelente a grabar al agua fuerte a resistir
Uso:
1. Tablero de la resina fenólica
2. Tablero de epoxy
Compare entre la hoja de la hoja del cobre de CA y del cobre del ED
1. Proceso: hoja de cobre rodada (proceso) del balanceo, hoja del cobre del ED (proceso de la electrodeposición)
2. Dureza de la fuerza: la hoja de cobre rodada es una estructura cristalina escamosa, así que la fuerza y la dureza es mejores que la hoja de cobre electrolítica, tan la mayor parte de la hoja de cobre rodante usada en placas de circuito impresas flexibles.
3. Anchura: ≤ de cobre rodante 620m m, ≤ de cobre electrolítico 1380m m de la anchura de la hoja de la anchura de la hoja
4. Densidad: la hoja de cobre rodada más de alta densidad, la superficie es relativamente lisa, conducente a la producción de placa de circuito impresa después de la transmisión rápida de la señal, así que la transmisión de alta velocidad de alta frecuencia, las líneas finas imprimió a la placa de circuito también utilizó alguna hoja de cobre que calandraba.
5. Anchura del tratamiento superficial: la hoja de cobre rodada sea limitada por la anchura eficaz más amplia del tratamiento superficial de 520m m.
Propiedades típicas de la hoja de cobre estándar para el tablero de la resina fenólica y el tablero de epoxy.
Clasificación
|
Unidad | Requisito | Método de prueba | |||||||||||
Designación de la hoja | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
Grueso nominal | / | 12um | El 1/2 ONZA | 3/4 ONZA |
1 Onza |
2 Onza |
3 Onza |
IPC-4562A | ||||||
Peso del área | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
Pureza | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
Perfil de la hoja | Lado brillante (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
Lado mate (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
Resistencia a la tensión |
R.T. (23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
Alargamiento |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
Tema | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
Fuerza de cáscara (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
Pinholes&porosity | Número | No |
IPC-TM-650 2.1.2 |
|||||||||||
Anti-oxidación | R.T. (23℃) | día | 180 | / | ||||||||||
H.T. (200℃) | Minutos | 60 | / |
1. Anchura estándar, 1295 (±1) milímetros, mayo según el sastre de la petición del cliente.
2. Probamos la fuerza de cáscara con el prepreg FR-4 (Tg140), reconfirmamos por favor con sus págs.
FAQ:
Q1: ¿Cuál es su garantía?
: Todos nuestros productos tienen 6 meses de garantía después de mercancías recibidas, si cualquier problema de la calidad puede entrarnos en contacto con.
Q2: ¿Cuál es su plazo de expedición?
: Plazo de expedición común es 5-35 días laborables. Plazo de expedición específico depende de los artículos y de la cantidad de su orden.
Q3: ¿Cuál es su cantidad de orden mínima?
: El MOQ es 150 kilogramos.
Q4: ¿Puede usted suministrar la muestra?
: Podemos suministrar muestras para comprobar la calidad antes de pedido en bloque. Pero el precio será precio no al por mayor del precio de la muestra.
Q5. ¿Usted prueba todas sus mercancías antes de entrega?
: Sí, tenemos prueba del 100% antes de entrega.
Q6. ¿cuál es su anchura estándar?
: 520m m y 620m m, aceptamos el arreglo para requisitos particulares para la anchura. podemos cortarla en cualquier tamaño que usted demanda después de discutir del paso.
