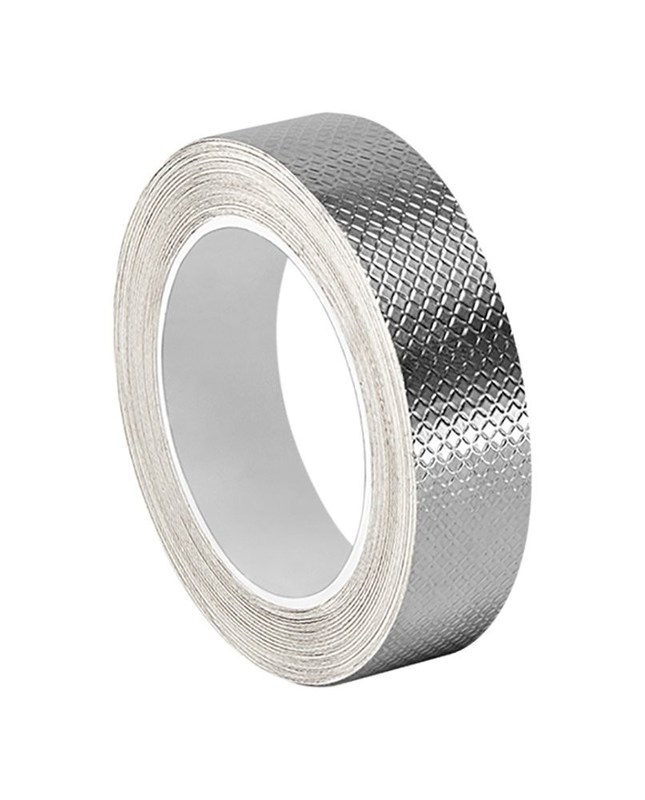

Cinta de lámina de cobre estañado de 0,035 mm de acrílico para altas temperaturas
Las cintas solares de recolección de carga están hechas de lámina de cobre estañado con adhesivos sensibles a la presión a base de acrílico utilizados en aplicaciones solares de película delgada que requieren conductividad en el eje z. Estas cintas se pueden aplicar a altas velocidades utilizando equipos de automatización.
Dado que no se requiere curado (como con los adhesivos conductores líquidos), permiten una alta productividad durante la fabricación de paneles. La cinta de bus (1007N) no es conductora en el eje z y se utiliza como cinta de bus para enrutar la carga en paneles de película delgada.
La cinta solar de recolección de carga consta de un respaldo de lámina de cobre de 1 onza estañado y un adhesivo sensible a la presión eléctricamente conductor. Esta cinta de lámina de una sola capa.
|
Cobre estañado 1.4 mil (0.035 mm) |
|
Adhesivo acrílico conductor 0.9 mil (0.023 mm) |
|
Liner de liberación de cobre estañado 1.3 mil (0.050 mm) |
- Excelente conductividad
- Cobre blando con estañado resistente a la corrosión
- Excelentes propiedades de cizallamiento adhesivo a alta temperatura
- Liner de liberación de PET
- La cinta solar de recolección de carga 3007 está disponible en anchos y longitudes estándar y personalizados:
- Anchos estándar: 4 mm (0.157"), 6.35 mm (0.25"), 194 mm (7.64")
- Longitudes estándar: 66 m (216')
La cinta solar de recolección de carga está diseñada para usarse como colector de carga o bus dentro de un panel solar de película delgada. El adhesivo fue formulado para someterse al proceso de laminación al vacío que se utiliza típicamente en la fabricación de paneles solares.
|
Propiedades |
Valores típicos |
|
Adhesivo conductor |
0.9 mil (0.023 mm) Acrílico |
|
Grosor del respaldo |
1.4 mil (0.035 mm) Cobre estañado |
|
Grosor total (Respaldo y adhesivo) |
2.3 mil (0.058 mm) |
|
Liner de liberación |
1.3 mil (0.050 mm) PET recubierto de silicona por 1 lado |
|
Color |
Plata (estaño) |
|
Proceso de temperatura (corto plazo, laminación al vacío) 320°F (160°C) |
Adhesión al acero1 |
|
1.61 lb/in (0.28 N/mm) |
Liberación del liner |
|
11 g/in |
Resistencia a la rotura1 |
|
34 lb/in (60 N/cm) |
Resistencia eléctrica a través de |
|
Adhesivo2 <0.002 ohm |
Retardancia a la llama3 |
|
Aprobado |
|
